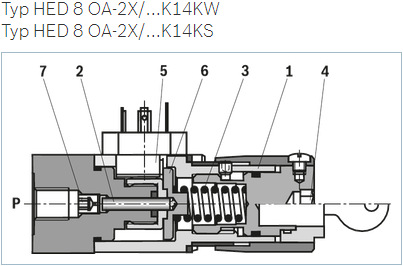

HED 8 型水電壓力開關是活塞式壓力開關。它主要由外殼 (1)、帶活塞的安裝套件 (2)、壓縮彈簧 (3)、調節元件 (4) 和微動開關 (5) 組成。

如果要監測的壓力低于設定值，則 微動開關 (5)。要監測的壓力通過噴嘴 (7) 施加到活塞 (2) 上。活塞 (2) 靠在彈簧板 (6) 上并抵消壓縮彈簧 (3) 連續可調的力。彈簧板 (6) 將活塞 (2) 的運動傳遞到微動開關 (5) 并在達到設定壓力時釋放它。結果，電路被打開或關閉，這取決于電路結構。彈簧板 (6) 的機械擋塊可在壓力突然下降時保護微動開關 (5) 免受機械損壞，并在壓力過大時防止壓縮彈簧 (3) 阻塞。

提示：

為延長使用壽命，壓力開關應安裝在低振動和防止液壓沖擊的地方。
