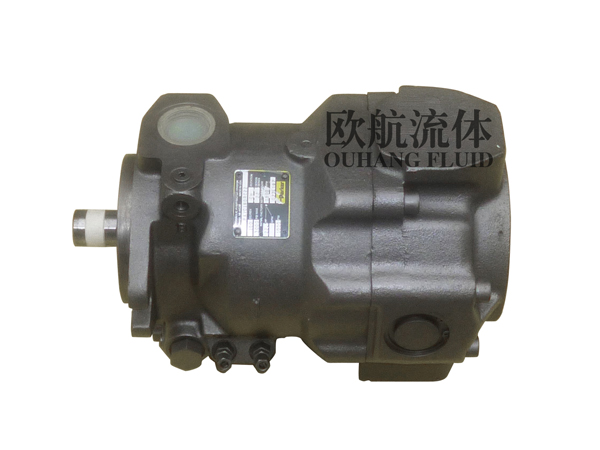

派克柱塞泵 PAVC100RC22作為派克PAVC變量柱塞泵是靠一個作用於該斜盤的一端的一個伺服活塞克服諸柱塞的偏置力與對中彈簧在另一端的合力而工作來實現的。控制閥芯起一個節流閥的作用，改變?cè)撍欧钊竺娴膲毫ΑＳ稍瓌?dòng)機驅動的旋轉缸體使諸柱塞沿圓形路徑運動而諸柱塞滑靴靠靜壓支承在該斜盤的端面上。當斜盤處?kù)对摳左w的中心線垂直的豎直位置時，沒有柱塞行程，從而沒有油液排量。當該斜盤被定位於一個角度時，諸柱塞被迫進出該缸體而發生油液排量。斜盤角越大，則柱塞行程越大。泵油柱塞組件的中心線與該斜盤的中心線錯開，諸柱塞的合力傾向於使該斜盤回程到豎直（中立）位置。當該斜盤被伺服活塞的力傾斜時此回程力被平衡。
